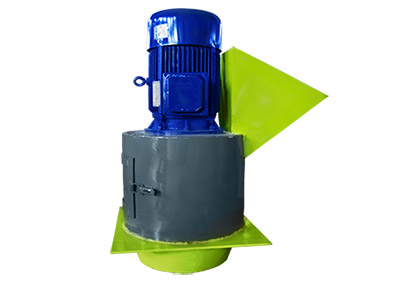

鏈式破碎機

加工物料：

復合肥中塊狀物的破碎。

應用范圍：

鏈式破碎機適用于復合肥生產中塊狀物的破碎，同時也廣泛用于化工、建材、礦山等行業

熱門設備推薦振動篩分機 | 自動包裝秤 | 滾筒篩分機

18595868333

產品介紹

鏈式破碎機適用于復合肥生產中塊狀物的破碎，同時也廣泛用于化工、建材、礦山等行業，該機在粉碎過程中采用同步轉速的高強度耐麿硬質合金鏈板，進出料口設計合理，破碎物料均勻，不易粘壁，便于清理。破碎各種塊狀化肥和其它中等硬度的塊狀物料.

工作原理

鏈式破碎機按安裝形式分為立式鏈式破碎機和臥式鏈式破碎機兩種結構形式。立式鏈式破碎機為單轉子，臥式鏈式破碎機為雙轉子。鏈式破碎機的主要工作部件為帶有鋼制環鏈的轉子，環鏈一端與轉子相連，環鏈的另一端安有耐磨鋼制成的環鏈頭。鏈式破碎機屬沖擊式破碎機，通過高速旋轉的鏈條對料塊的沖擊進行粉碎。

臥式鏈式破碎機的雙轉子結構，每個轉子軸都有各自的傳動電機，鏈條頭的圓周速度

在28~78m/s的范圍內。

臥式鏈式破碎機由進料口、機體、出料口、轉子（包括軸承）、傳動裝置及減振器組成。

為了防止粘料及機體鋼板的摩擦，在機體內襯有橡膠板，在機體的兩側設置有快開式檢修門，機體、傳動裝置安裝在一個型鋼制成的底座上，底座下部安裝減振器并與基礎相連。

性能特點

臥式鏈式破碎機的雙轉子結構，每個轉子軸都有各自的傳動電機，鏈條頭的圓周速度

在28~78m/s的范圍內。

臥式鏈式破碎機由進料口、機體、出料口、轉子（包括軸承）、傳動裝置及減振器組成。

技術參數

型號	HFWS50	HFWS60	HFWS70	HFWS80	HFWS100
中心距：mm	400	600	700	800	1000
生產能力：t/h	5～9	6～10	12～16	16～20	20～25
進料粒度：mm	<100	<100	<120	<120	<120
出料粒度：mm	≤占70%～90%
配用電機型號功率：KW	Y132M-4	Y160M-4	Y160L-4	Y180M-4	Y180L-4
7.5×2	11×2	15×2	18.5×2	30×2
外型尺寸(長×寬×高)：mm	1754×1292×1115	1800×1610×1430	2200×1980×1510	2320×2220×1730	2520×2200×1800
設備重量：kg	1425	2100	3600	4500	5400
